• 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能 >>
  • 来源:www.diangon.com/forum.php?mod=viewthread&tid=16873
  • 图2 张力控制变频器原理接线图   对S辊变频器设置较简单。频率给定,设为电位器给定,外控启动。当出现紧急停机时,设置了与收卷电机联动的急停按钮。收卷电机,在刚启动时,需要点动功能,因此,增设了点动功能。在点动时,转矩限幅,是由变频器内部,通过模拟开关进行切换,使点动时转矩限幅为100%。   本方案已对该厂的四台氮气光亮退火炉的收卷进行改造,并成功应用。改造后由于具有恒张力收卷,所以加工精度高,产品质量大幅度提高。其安全可靠、性能稳定、提高了生产效率。系统未加张力传感器、速度编码器,实现了S辊与收卷电
  • 图2 张力控制变频器原理接线图   对S辊变频器设置较简单。频率给定,设为电位器给定,外控启动。当出现紧急停机时,设置了与收卷电机联动的急停按钮。收卷电机,在刚启动时,需要点动功能,因此,增设了点动功能。在点动时,转矩限幅,是由变频器内部,通过模拟开关进行切换,使点动时转矩限幅为100%。   本方案已对该厂的四台氮气光亮退火炉的收卷进行改造,并成功应用。改造后由于具有恒张力收卷,所以加工精度高,产品质量大幅度提高。其安全可靠、性能稳定、提高了生产效率。系统未加张力传感器、速度编码器,实现了S辊与收卷电 >>
  • 来源:info.bpq.hc360.com/2013/09/10085530912.shtml
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能 >>
  • 来源:www.diangon.com/forum.php?mod=viewthread&tid=16873
  • 本专题为土木在线无功功率自动补偿控制器接线图专题,全部内容来自与土木在线图纸资料库精心选择与无功功率自动补偿控制器接线图相关的资料分享,土木在线为国内最大最专业的土木工程垂直站点,聚集了1700万土木工程师在线交流,土木在线伴你成长,更多无功功率自动补偿控制器接线图相关资料请访问土木在线图纸资料库!
  • 本专题为土木在线无功功率自动补偿控制器接线图专题,全部内容来自与土木在线图纸资料库精心选择与无功功率自动补偿控制器接线图相关的资料分享,土木在线为国内最大最专业的土木工程垂直站点,聚集了1700万土木工程师在线交流,土木在线伴你成长,更多无功功率自动补偿控制器接线图相关资料请访问土木在线图纸资料库! >>
  • 来源:www.co188.com/jh/d122058.html
  • 如图5-13所示。操作手柄接入到PLC的输入端口中,当操作手柄输入挡位信号时,PLC就输出相应的开关输出信号,同时将制动器复位,变频器根据PLC的开头量输出自动调整频率去控制电机。当操作手柄复位后,变频器停止输出,并按照一定的曲线进行减速以减小对塔吊的冲击,当减速过程完成后,G1-R1间的开关信号导通,PLC检测到这个信号后,输出Y3,制动器吸合,使电机停止并锁死。PLC的程序图采用部分梯形图加上步进梯形图(SFC图),SFC图可以与梯形图进行方便的转化。在处理顺序控制的场合,用步进梯形图编程比梯形图更有
  • 如图5-13所示。操作手柄接入到PLC的输入端口中,当操作手柄输入挡位信号时,PLC就输出相应的开关输出信号,同时将制动器复位,变频器根据PLC的开头量输出自动调整频率去控制电机。当操作手柄复位后,变频器停止输出,并按照一定的曲线进行减速以减小对塔吊的冲击,当减速过程完成后,G1-R1间的开关信号导通,PLC检测到这个信号后,输出Y3,制动器吸合,使电机停止并锁死。PLC的程序图采用部分梯形图加上步进梯形图(SFC图),SFC图可以与梯形图进行方便的转化。在处理顺序控制的场合,用步进梯形图编程比梯形图更有 >>
  • 来源:www.aitmy.com/news/201601/18/news_111369.html
  • *1 在变频器输入侧(初级侧)有配线保护,因此,请安装各变频器推荐的配线用断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请勿使用推荐功率以上的断路器。 *2 MCCB或ELCB是在从另外的电源分离变频器时使用的,因此,根据需要,请在各个变频器上设置推荐的电磁接触器(MC)。此外,把MC或螺线管等线圈设置在变频器的附近时,请并列与浪涌吸收器相连接。 *3 即使变频器的主电源切断,也希望保持保护功能共作时的整体警报信号时,或希望操作面板进行显示时,请把本端子连接到电源上。即使不向该端子提供电
  • *1 在变频器输入侧(初级侧)有配线保护,因此,请安装各变频器推荐的配线用断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请勿使用推荐功率以上的断路器。 *2 MCCB或ELCB是在从另外的电源分离变频器时使用的,因此,根据需要,请在各个变频器上设置推荐的电磁接触器(MC)。此外,把MC或螺线管等线圈设置在变频器的附近时,请并列与浪涌吸收器相连接。 *3 即使变频器的主电源切断,也希望保持保护功能共作时的整体警报信号时,或希望操作面板进行显示时,请把本端子连接到电源上。即使不向该端子提供电 >>
  • 来源:www.diangon.com/thread-21345-1-1.html
  • 图5. XBC PLC与C100变频器接线图 C100变频器相关参数设置: drv [驱动模式] :3 (通讯控制) Frq [频率设定方式] :7 (通讯给定) I60 [变频器站号] :1~6(注意站号不能重复.) I61 [通讯速度] :3 (9600 bps,出厂值) I62 [速度指令丢失时运行方法选择] :0 (继续以丢失指令前的频率运转) I63 [速度指令丢失时等待时间] :1.
  • 图5. XBC PLC与C100变频器接线图 C100变频器相关参数设置: drv [驱动模式] :3 (通讯控制) Frq [频率设定方式] :7 (通讯给定) I60 [变频器站号] :1~6(注意站号不能重复.) I61 [通讯速度] :3 (9600 bps,出厂值) I62 [速度指令丢失时运行方法选择] :0 (继续以丢失指令前的频率运转) I63 [速度指令丢失时等待时间] :1. >>
  • 来源:www.ca800.com/apply/d_1nsqoha3m6cl1_1.html
  • 都知道变频器在我们日常生活中很重要,但是有谁安装过变频器,谁知道怎么看变频器接线图,谁知道变频器接线时有哪些注意事项?以上这些问题如果你不知道,就请看下面我们的讲解吧。  变频器接线图 变频器接线的注意事项 1、在进行变频器接线前,首先要确保电源已经完全切断,并保持了十分钟以上时间,才可以打开变频器。然后要确认主回路端子P+,P-之间的电压值在36VDC以下,方可进行内部配线作业。 2、按照变频器安装说明书的说明,遵循顺序安装,即安装好主体后再接线以防出现电击事故或损坏变频器。 3、必须保证变频器的额定输
  • 都知道变频器在我们日常生活中很重要,但是有谁安装过变频器,谁知道怎么看变频器接线图,谁知道变频器接线时有哪些注意事项?以上这些问题如果你不知道,就请看下面我们的讲解吧。 变频器接线图 变频器接线的注意事项 1、在进行变频器接线前,首先要确保电源已经完全切断,并保持了十分钟以上时间,才可以打开变频器。然后要确认主回路端子P+,P-之间的电压值在36VDC以下,方可进行内部配线作业。 2、按照变频器安装说明书的说明,遵循顺序安装,即安装好主体后再接线以防出现电击事故或损坏变频器。 3、必须保证变频器的额定输 >>
  • 来源:m.c-ps.net/news/219629.html
  • 三相异步电动机加装变频器接线方法 一般变频器上有输入(电源输入),还有输出(负载输出)变频器上如果有R、S、T;U、V、W那就是R、S、T是电源输入,U、V、W是负载输出。 如果有U1、V1、W1;U2、V2、W2; 那就是U1、V1、W1是电源输入;U2、V2、W2是负载输出。有些变频器(大功率的)可能会外置电抗器(内置的就不用管了),电抗器不要接错,别接在正负直流母线上。 电机用变频器实物接线图
  • 三相异步电动机加装变频器接线方法 一般变频器上有输入(电源输入),还有输出(负载输出)变频器上如果有R、S、T;U、V、W那就是R、S、T是电源输入,U、V、W是负载输出。 如果有U1、V1、W1;U2、V2、W2; 那就是U1、V1、W1是电源输入;U2、V2、W2是负载输出。有些变频器(大功率的)可能会外置电抗器(内置的就不用管了),电抗器不要接错,别接在正负直流母线上。 电机用变频器实物接线图 >>
  • 来源:www.china-d.cc/news_detail.asp?id=870
  • 控制线只是简单的一个电位器和一个LI1起动信号,其他控制线没接线。使用的是源型接法,当把LI1与+24V信号断开后,发现变频器还是无法停止,请问大家这是什么原因,即使我把起动信号线拆掉仍是在转,甚至我改成漏型接法还是这样,可是有时候又恢复正常了。旁边有一个伺服驱动器,会是这个的干扰吗?还是变频器本身的问题?
  • 控制线只是简单的一个电位器和一个LI1起动信号,其他控制线没接线。使用的是源型接法,当把LI1与+24V信号断开后,发现变频器还是无法停止,请问大家这是什么原因,即使我把起动信号线拆掉仍是在转,甚至我改成漏型接法还是这样,可是有时候又恢复正常了。旁边有一个伺服驱动器,会是这个的干扰吗?还是变频器本身的问题? >>
  • 来源:bbs.gongkong.com/d/201310/529719_1.shtml
  • 本系统中结合自制的控制对象, 根据实际需要编写PLC 控制程序, 并利用变频器的闭环控制功能实现多种水压、水位控制过程。本系统由两台泵并联供水, 水压的恒定是靠对水泵电动机进行变频调速和改变水泵的运行台数实现的。通过安装在水泵出水总管上的远传压力表( 内为一滑动电阻) , 将出口压力转换成0~ 5 V 电压信号, 送入变频器; 变频器根据设定的水压信号和反馈的压力信号进行比较后得到的偏差经变频器内部PID 运算, 得出调节参量, 进而控制其输出频率的变化来改变供水量的大小。如设定水压大于实际水压, 则控制
  • 本系统中结合自制的控制对象, 根据实际需要编写PLC 控制程序, 并利用变频器的闭环控制功能实现多种水压、水位控制过程。本系统由两台泵并联供水, 水压的恒定是靠对水泵电动机进行变频调速和改变水泵的运行台数实现的。通过安装在水泵出水总管上的远传压力表( 内为一滑动电阻) , 将出口压力转换成0~ 5 V 电压信号, 送入变频器; 变频器根据设定的水压信号和反馈的压力信号进行比较后得到的偏差经变频器内部PID 运算, 得出调节参量, 进而控制其输出频率的变化来改变供水量的大小。如设定水压大于实际水压, 则控制 >>
  • 来源:www.hyqb.sh.cn/publish/portal6/tab592/info7294.htm
  • 用途: BFL-2B型负序电流继电器用于发电机和变压器的继电保护线路中,作为起动元件,反应不对称短路时故障电流的负序分量。 工作原理: 2.1 方框图示于图1。 2.2 继电器的动作原理分述如下: 负序电流滤过器: 它由两个不带气隙的变流器LHA、LHBC、电容器C1、C7和电位器R9所组成接线图示于图2。 R9上的电压(UR9)与A相电流成正比且相位基本相同;C7上的电压(UC7)则与BC相电流之差成正比例,相位滞后90。BC相采用电容(C7)移相,主要优点是输出电压波形较好(基本是正弦波),这样减小了
  • 用途: BFL-2B型负序电流继电器用于发电机和变压器的继电保护线路中,作为起动元件,反应不对称短路时故障电流的负序分量。 工作原理: 2.1 方框图示于图1。 2.2 继电器的动作原理分述如下: 负序电流滤过器: 它由两个不带气隙的变流器LHA、LHBC、电容器C1、C7和电位器R9所组成接线图示于图2。 R9上的电压(UR9)与A相电流成正比且相位基本相同;C7上的电压(UC7)则与BC相电流之差成正比例,相位滞后90。BC相采用电容(C7)移相,主要优点是输出电压波形较好(基本是正弦波),这样减小了 >>
  • 来源:www.91way.com/goodsinfo/998.html

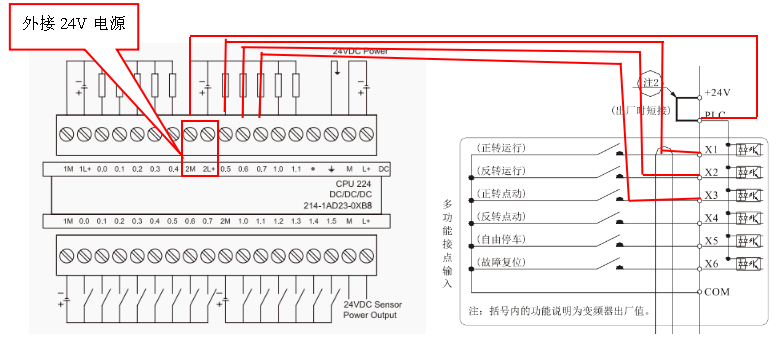

  • 亿维UT500系列矢量型变频器运行控制有三种方式:键盘控制、端子控制、RS485通讯口控制,本文主要介绍亿维变频器选择外部端子控制,采用PLC晶体管输出控制的接线与说明,PLC数字量DO输出控制变频器运行,模拟量AO输出控制变频器运行频率。 1、产品型号 变频器:UT512-2R2G1-1XA0 220V CPU:UN 214-1AD23-0XB0 模块:UN 235-0KD22-0XA0 2、地址分配 输出点3个 变频器正转运行:Q0.
  • 亿维UT500系列矢量型变频器运行控制有三种方式:键盘控制、端子控制、RS485通讯口控制,本文主要介绍亿维变频器选择外部端子控制,采用PLC晶体管输出控制的接线与说明,PLC数字量DO输出控制变频器运行,模拟量AO输出控制变频器运行频率。 1、产品型号 变频器:UT512-2R2G1-1XA0 220V CPU:UN 214-1AD23-0XB0 模块:UN 235-0KD22-0XA0 2、地址分配 输出点3个 变频器正转运行:Q0. >>
  • 来源:www.chuandong.com/tech/detail.aspx?id=28174
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能 >>
  • 来源:www.diangon.com/forum.php?mod=viewthread&tid=16873
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能 >>
  • 来源:www.diangon.com/forum.php?mod=viewthread&tid=16873
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能 >>
  • 来源:www.diangon.com/forum.php?mod=viewthread&tid=16873
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能
  • 配合主电路使用。 交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁,电磁铁由两个山字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了 使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。 另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。 交流接触器制作为一个整体,外形和性能也在不断提高,但是功能 >>
  • 来源:www.diangon.com/forum.php?mod=viewthread&tid=16873
