开关控制插座电灯实物接线图_单开五孔插座接线图

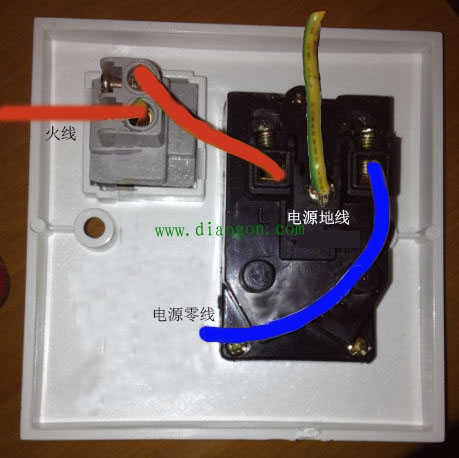

开关控制插座 这种接法,就是用单开五孔插座上的开关,直接控制面板上的插座。许多人喜欢在电视机、充电器等需要频繁拔插的场合用它。免去了拔插插头的步骤,直接用开关控制,方便,也延长了插座的使用寿命。 接线时,只要将火线接入开关即可。开关的接线柱为L,L1和L2,使用时,只用到了L和L1,L2中的任意一个。

开关控制插座 这种接法,就是用单开五孔插座上的开关,直接控制面板上的插座。许多人喜欢在电视机、充电器等需要频繁拔插的场合用它。免去了拔插插头的步骤,直接用开关控制,方便,也延长了插座的使用寿命。 接线时,只要将火线接入开关即可。开关的接线柱为L,L1和L2,使用时,只用到了L和L1,L2中的任意一个。 | 宽459x458高 | 显示比例:100% | 查看原图 | 图片来源:www.musen.com.cn
